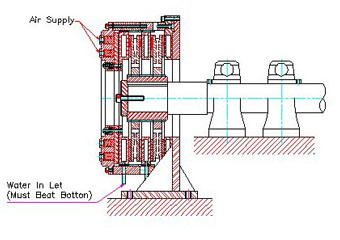

1. 수.냉식으로 고열 분산에 적합하다.
2. 텐션토르크는 공기압에 비례하며 항상 일정한 장력을 유지할 수 있다.
3. 대용랑의 장력제어용에 작합하다.
|
|
4. 적용범위 : 철판코일재단기, 대형제지기, 인쇄기, 염색기, 압출압연기, 대형카렌다기 등
|
|
|
|
MODEL |
Torques(kgf.m)
Air Pressure 7kgf/㎠ |
DIMENSION |
(mm) |
|
A |
B |
C |
D |
E |
F |
G |
H |
L |
O |
P |
T |
U |
dH7(max) |
|
HDTW-300-1 |
40 |
320 |
300 |
213 |
130 |
92 |
280 |
50 |
6 |
146 |
2-PT1/4 |
4-Φ13 |
18 |
64.4 |
Φ60 |
|
HDTW-300-2 |
80 |
320 |
300 |
213 |
130 |
92 |
280 |
120 |
6 |
210 |
2-PT1/4 |
4-Φ13 |
18 |
64.4 |
Φ60 |
|
HDTW-400-1 |
150 |
510 |
480 |
365 |
214 |
165 |
455 |
80 |
6 |
192 |
2-PT3/8 |
6-Φ17 |
24 |
95.4 |
Φ90 |
|
HDTW-400-2 |
300 |
510 |
480 |
365 |
214 |
165 |
455 |
145 |
6 |
272 |
2-P3/8 |
6-Φ17 |
24 |
95.4 |
Φ90 |
|
HDTW-500-1 |
350 |
610 |
585 |
464 |
290 |
190 |
558 |
90 |
6 |
197 |
2-PT1/2 |
10-Φ17 |
32 |
127.4 |
Φ120 |
|
HDTW-500-2 |
700 |
610 |
585 |
464 |
290 |
190 |
558 |
175 |
6 |
283 |
2-PT1/2 |
10-Φ17 |
32 |
127.4 |
Φ120 |
|
HDTW-700-1 |
800 |
765 |
730 |
620 |
355 |
235 |
740 |
110 |
6.5 |
237 |
2-PT1/2 |
10-Φ18 |
36 |
158.4 |
Φ150 |
|
HDTW-700-2 |
1,600 |
765 |
760 |
620 |
355 |
235 |
740 |
210 |
6.5 |
338 |
2-PT1/2 |
10-Φ18 |
36 |
158.4 |
Φ150 |
|
HDTW-900-1 |
1,200 |
940 |
900 |
770 |
450 |
320 |
887 |
120 |
6.5 |
306 |
3-PT3/4 |
10-Φ20 |
45 |
191.4 |
Φ180 |
|
HDTW-900-2 |
2,400 |
940 |
900 |
770 |
450 |
320 |
887 |
120 |
6.5 |
306 |
3-PT3/4 |
10-Φ20 |
45 |
191.4 |
Φ180 | | |
