1. 무여자 작동형 전자클러치(SPRING CLOSED)타입으로써 전원이 차단된 상태에서 동력을 전달하는 구조이다.

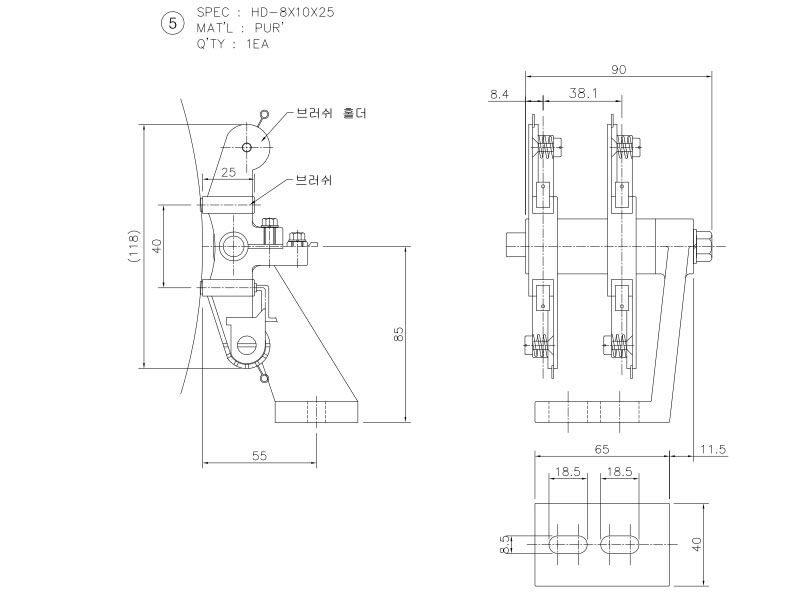

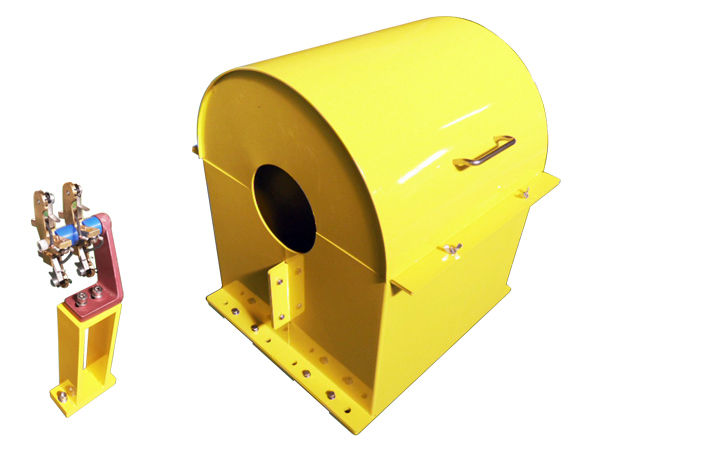

2. 전원공급용 카본브러쉬홀더(부품5)를 전원공급 슬립링(부품3)에 접촉하여 전원을 공급하는 방식이다
3. 다판(MULTI-DISK) 타입으로 큰
토오크를 얻을 수 있다
4. 비상시 수동해방볼트로 동력전달을 강제로 차단할 수 있다
5. 토오크 및 공극(GAP)을 조정나사를 이용하여 디스크라이닝의 마모에 따른 공극(GAP) 을 조정할 수 있다
6. 기계장착이 쉽고, 보수가 간편하다
7. 대용량의 제어에 적합하며 가속특성이 있다
동작원리

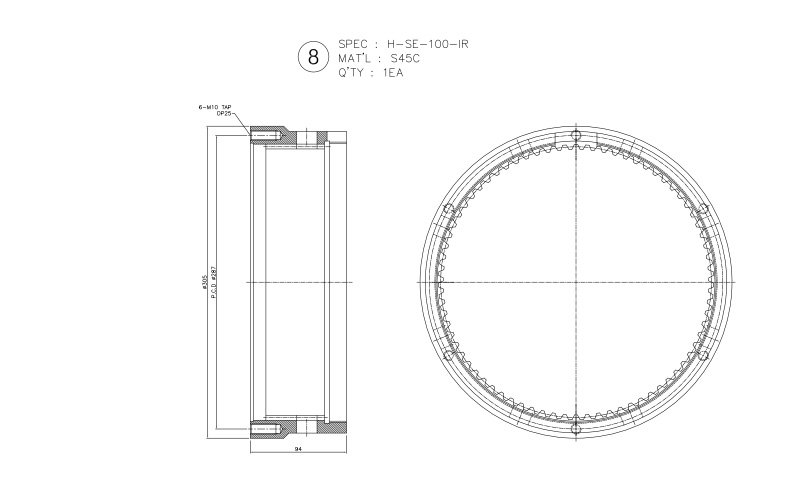

전원(DC 전압)이 공급되면 요크(도면6)면에 자화력이 발생되어 압력판(도면9)이 토오크

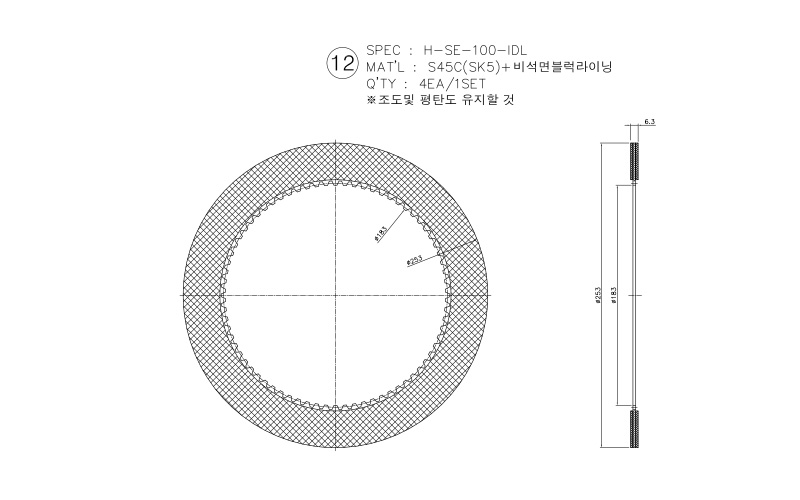

스프링(도면17,18)을 이기면서 요크(도면6)면에 밀착되면서 외치디스크(도면12)와

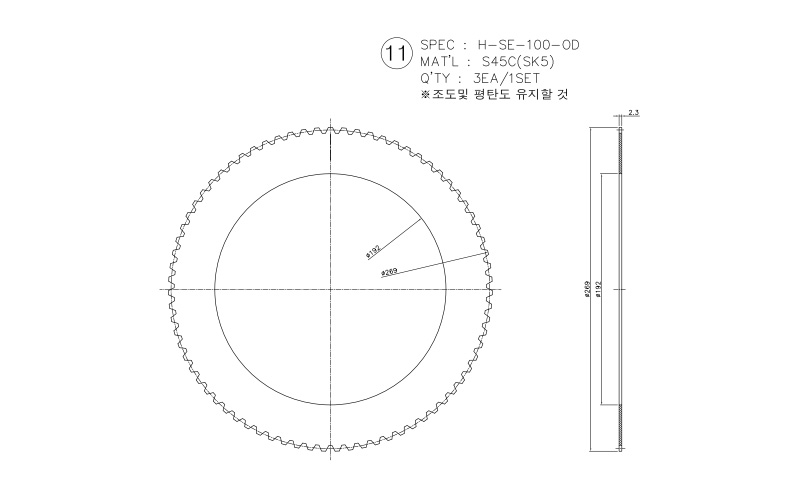

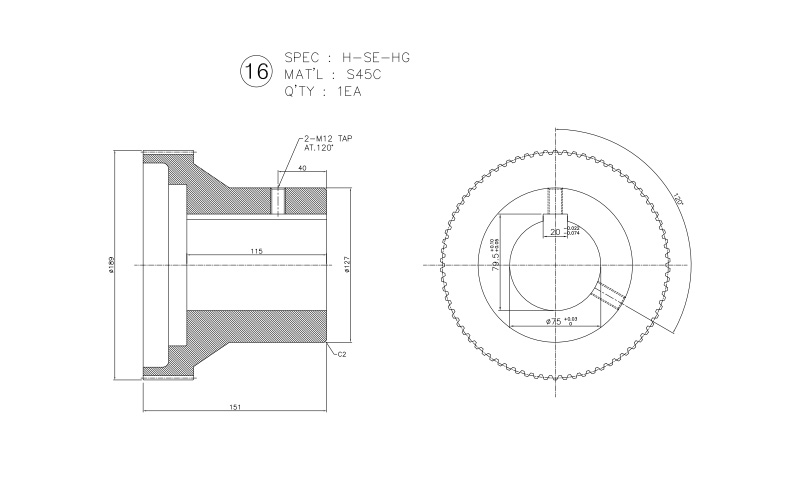

내치디스크라이닝(도면11)을 자유롭게 만들어 허브(도면16)가 자유로워 진다.
반대로 전원공급이 차단되면 토오크스프링(도면17,18)이 압력판(도면9)를 내치디스크
라이닝(도면11)과 외치디스크(도면12)를 강하게 밀착시켜, 면압을 발생하여 허브(도면
16)에 동력을 전달하게 된다
|
形式番號
(MODEL)
|
Torquse (N.m)
|
VOLTAGE
|
外形寸法(DIMENSION)
|
(mm)
|
|
D
|
D1
|
D2
|
D3
|
A
|
B
|
C
|
E
|
F
|
PP
|
T
|
U
|
dH7(max)
|
|
H-SE-075
|
1250
|
DC24
~
36V
|
239
|
102
|
102
|
210
|
100
|
31.6
|
96.8
|
40
|
38
|
M10
|
20
|
79.9
|
75
|
|
H-SE-100
|
2500
|
305
|
127
|
133
|
229
|
115
|
36
|
101
|
41
|
38
|
M12
|
25
|
100.4
|
95
|
|
H-SE-115
|
4150
|
350
|
146
|
146
|
254
|
125
|
42
|
117
|
41
|
38
|
M12
|
28
|
106.4
|
100
|
|
H-SE-135
|
6650
|
407
|
159
|
159
|
288
|
125
|
45
|
127
|
51
|
38
|
M14
|
28
|
116.4
|
110
|
|
H-SE-155
|
10400
|
477
|
175
|
170
|
280
|
140
|
46
|
152
|
50
|
38
|
M16
|
28
|
116.4
|
110
|
|
H-SE-180
|
16600
|
538
|
178
|
191
|
280
|
150
|
38
|
170
|
52
|
38
|
M16
|
35
|
141
|
130
|
|
