1. 공기압의 차단시 제동력을 발생하는 스프링 제동형(SPRING CLOSED)의 역작동 방식이다
2. 안전용 및 정지유지용으로 사용할 수 있다
3. 휠디스크의 양면에 직접 접촉되며, 빠른 제동력을 가지고 있다
4. 휠디스크의 직경에 따라 제동력을 가감할 수 있다
5. 고속 및 저속의 제동에 적합하며 열의 방산 효과가 크다
6. 설치가 간단하며, 라이닝의 마모시 교환이 간편하다
동작원리
평상시에는 제동스프링(도면2)에 의해 실린더(도면1)내부의 피스톤을 이동시켜 브레이크암(도면4)
이휠디스크와 라이닝(도면5)을 접촉하게 함으로써 제동상태을 안전하게 유지하며, 반대로 에어공급구
(AIR SUPPLY)에 공기압이 공급되면 피스톤이 제동스프링을 이기면서 공극만큼 이동하여 휠디스크가
해방 되고 자유로운 회전을 할 수 있게 된다
설치 및 취급시 주의사항 1. 취부플레이트(도면6)의 고정볼트를 확실히 고정시켜 브레이크 전체가 움직이지 않도록 한다
2. 라이닝의 교환시기는 라이닝 한쪽면의 마모가 약4mm이상 일때 이며, 주기적으로 상태를 확인한다
3. 휠디스크 조립시에는 공압을 공급하여 휠디스크와 라이닝(도면5) 양면의 공극(GAP)을 일정하게
유지하여 조립하여야 한다
4. 해방(RELEASE)공기압은 3~7Kgf/Cm² 이며, 사용시는 5~6Kgf/Cm² 로 유지하는것이 적당하다
5. 에어솔레노이드 밸브와 브레이크와의 거리를 약1m이내로 설치해야 동작이 원할하다
(빠른 동작을 원할 경우 급속배기밸브<퀵릴리스밸브>를 설치한다)
적용분야
CBA-000-C00 type (SPRING CLOSED type)
1. 안전용 급정지 및 정지유지에 적합하다
2. 협소한 공간(구동용 AC모터와 감속기 사이 등)에 설치할 수 있다
3. 고속 및 저속의 회전을 제동할 수 있다
4. CBA-000-B00 타입과는 다르게 센터부위에 실린더가 위치하여 높은 실린더용량을 가지고 있다
5. 소형 , 고토오크가 필요한 설비에 적용할 수 있다
6. 커플링등의 연결품에 디스크를 장착하여 사용할 수 있다
7. 안전 및 급제동을 요하는 설비 즉 각종 콘베이어 , 구동부(모터 등)와 감속기와의 연결부 ,
고무 및 제지등의 믹싱 롤러기 , 기타 설비의 안전급정지 및 정지유지가 필요한 설비 등에 적용할 수 있다

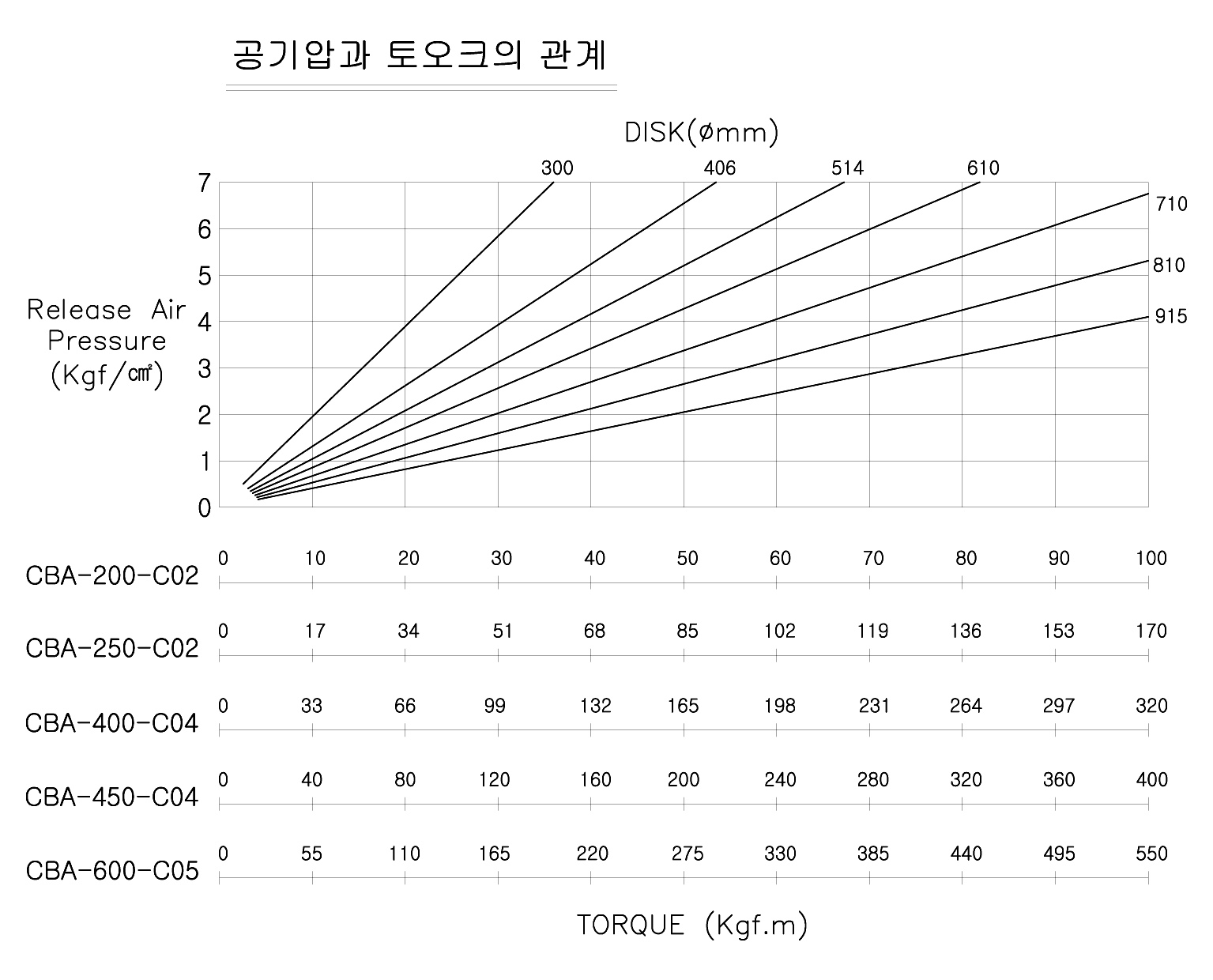

AIR SYSTEM
|
形式番號
(MODEL) |
外形寸法(DIMENSION) |
(mm) |
디스크
사용
두께(T) |
중량 |
|
A |
B |
C |
D |
E |
F |
G |
H |
L |
M |
O |
P |
|
CBA-200-C02 |
15 |
155 |
115 |
175 |
105 |
17 |
62.5 |
105 |
255 |
195 |
φ13 |
PT 1/8 |
14 |
|
|
CBA-250-C02 |
20 |
220 |
138 |
225 |
140 |
20 |
70 |
127 |
319 |
260 |
φ17 |
PT 1/8 |
18 |
|
|
CBA-400-C04 |
22 |
260 |
178 |
280 |
175 |
30 |
90 |
168 |
480 |
307 |
φ22 |
PT 3/8 |
20 |
|
|
CBA-450-C04 |
32 |
320 |
236 |
365 |
210 |
32 |
99.5 |
190 |
520.5 |
383 |
φ28 |
PT 3/8 |
30 |
|
|
CBA-600-C05 |
40 |
370 |
294 |
437.5 |
175 |
36 |
125 |
225 |
624.5 |
450 |
φ28 |
PT 3/8 |
38 |
| |
