[ 에어스플라인클러치 BSC ]

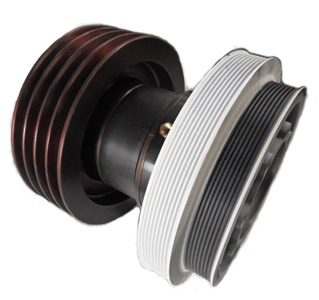

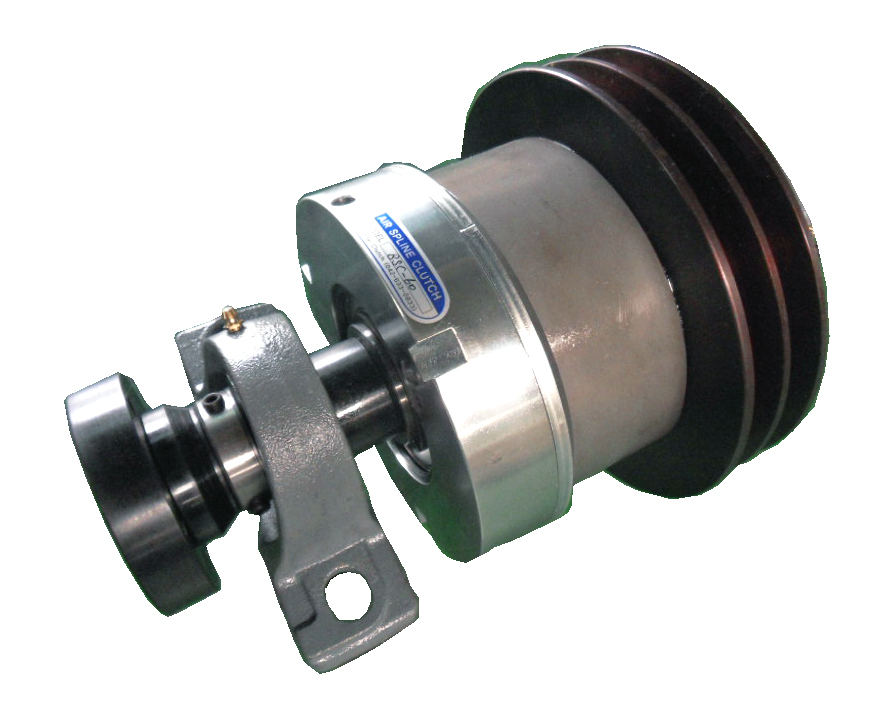

1. 스플라인기어 방식의 동력전달 클러치 이다.
2. 소형으로 높은 토오크를 정확하게 전달(연결)할 수 있다. (높은 토오크를 전달하는데 적합하다)
3. 슬립현상이 전혀 없다
4. 공압 또는 유압으로 사용이 가능하다
5. 최대허용회전은 모델별 다음과 같다
    1) BSC-20,BSC-40 : (1,800rpm이하)
    2) BSC-60,BSC-80 : (1,300rpm이하)
    3) BSC-120,BSC-160,BSC-200 : (850rpm이하)
6. 장기간 사용 및 부하조건에 상관없이 내구성이 좋으며 수명이 길다
7. 피스톤에 스토퍼 장치가 있어 베어링 측부하가 발생하지 않는다
8. 일체형의 구조로써 조립이 간단하다

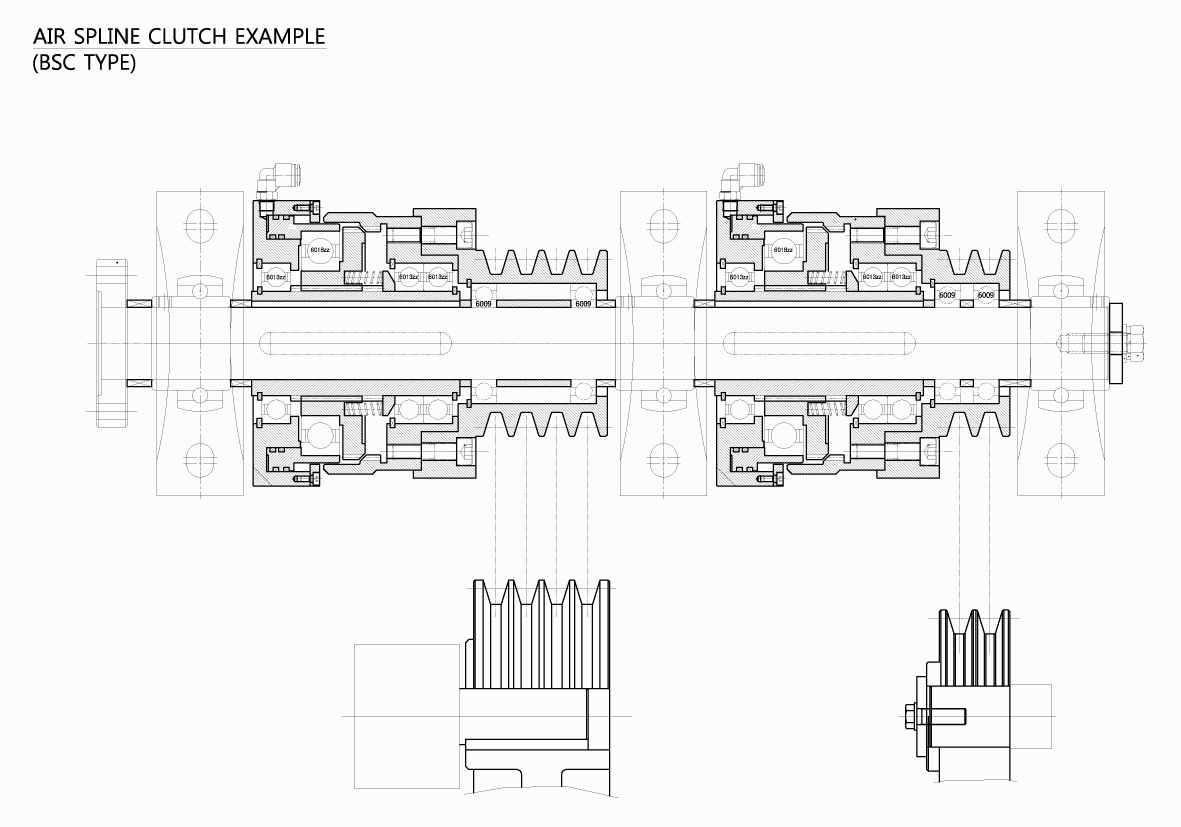

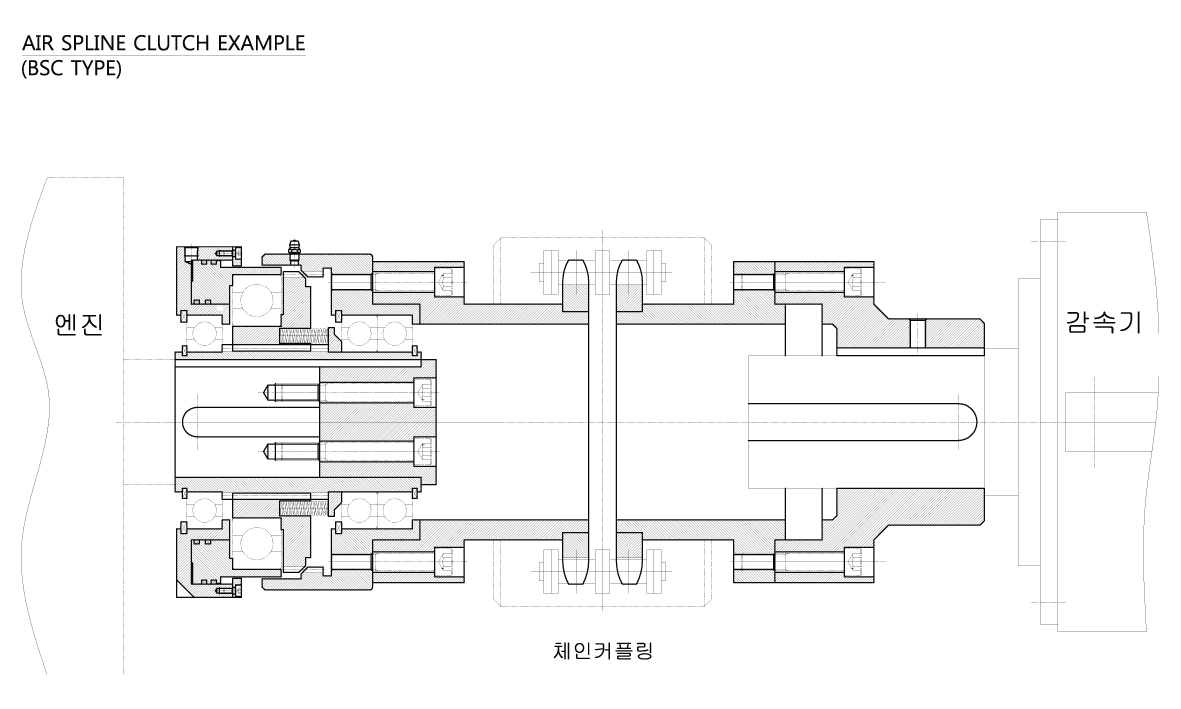

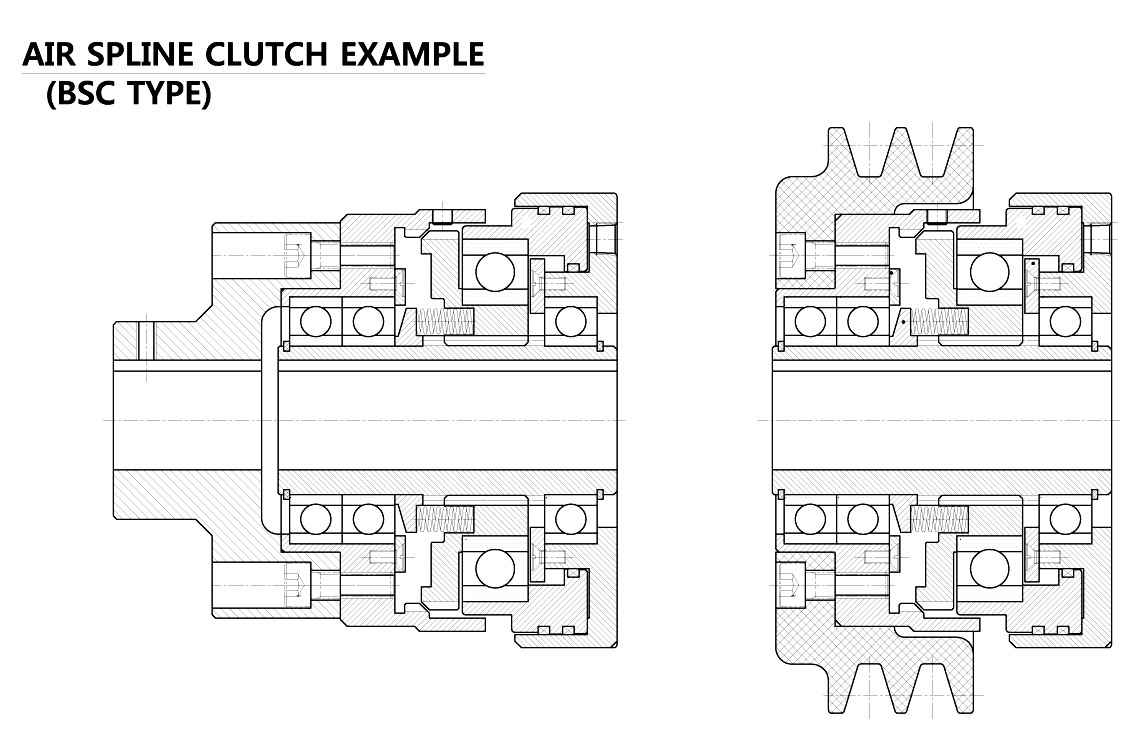

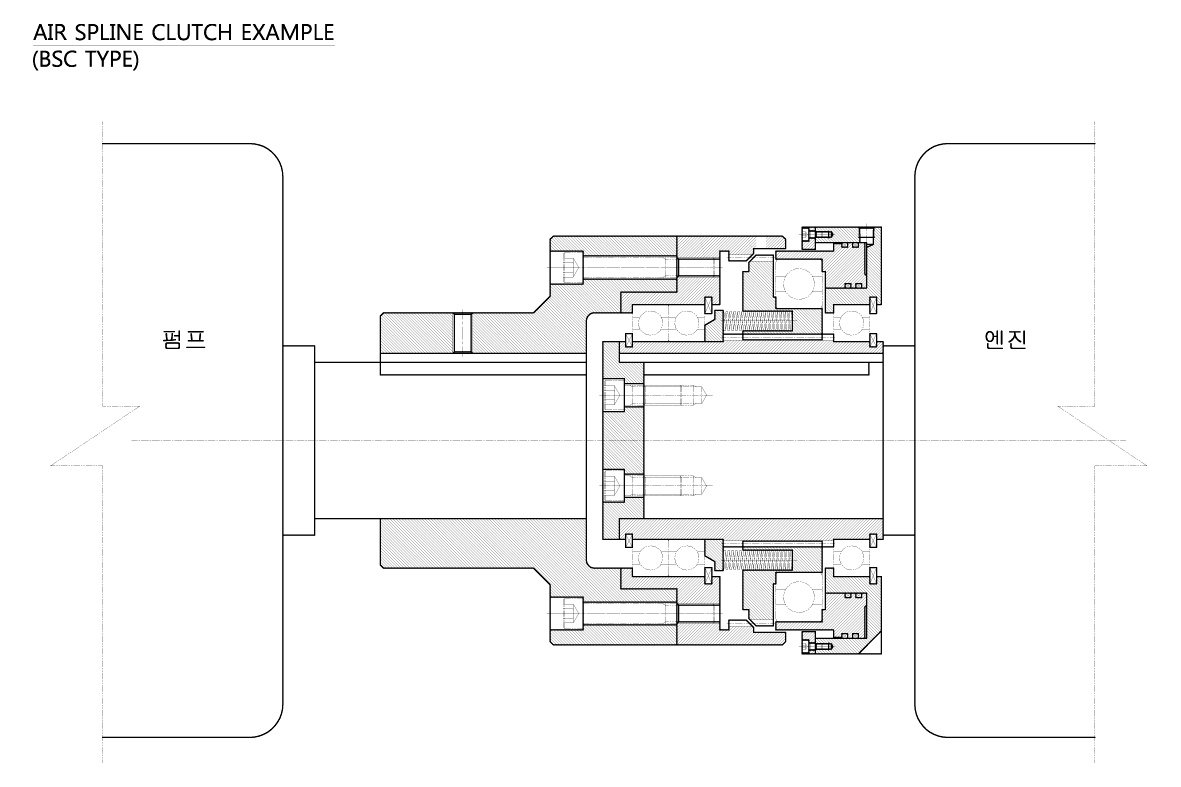

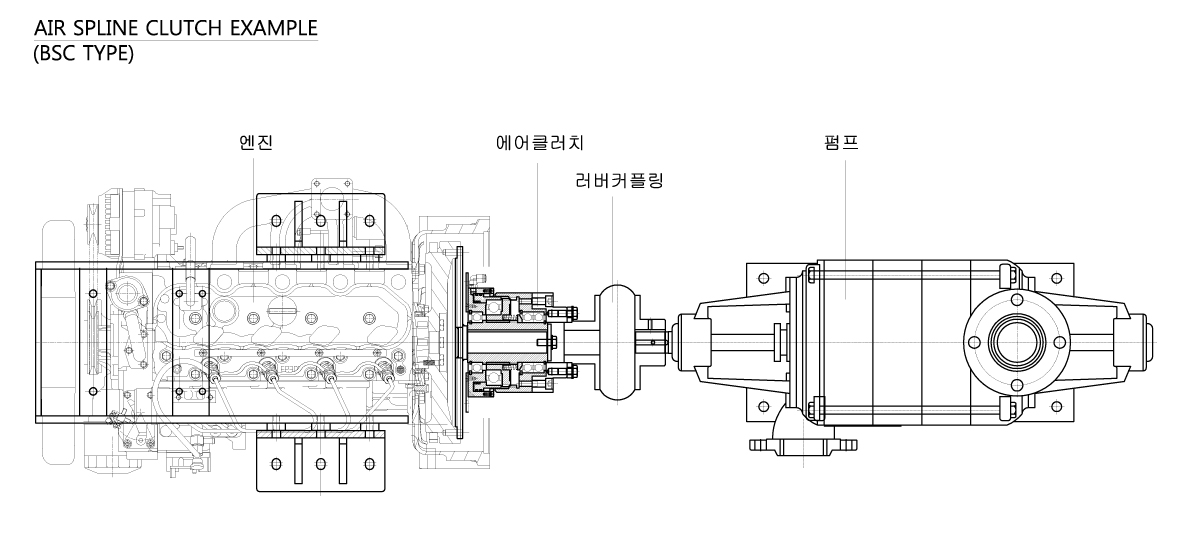

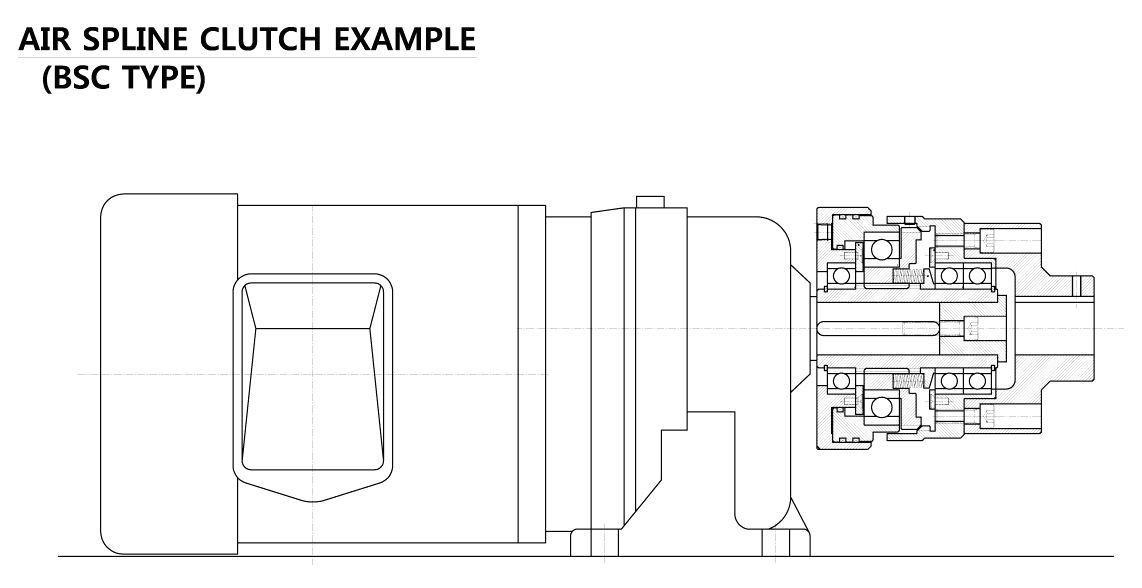

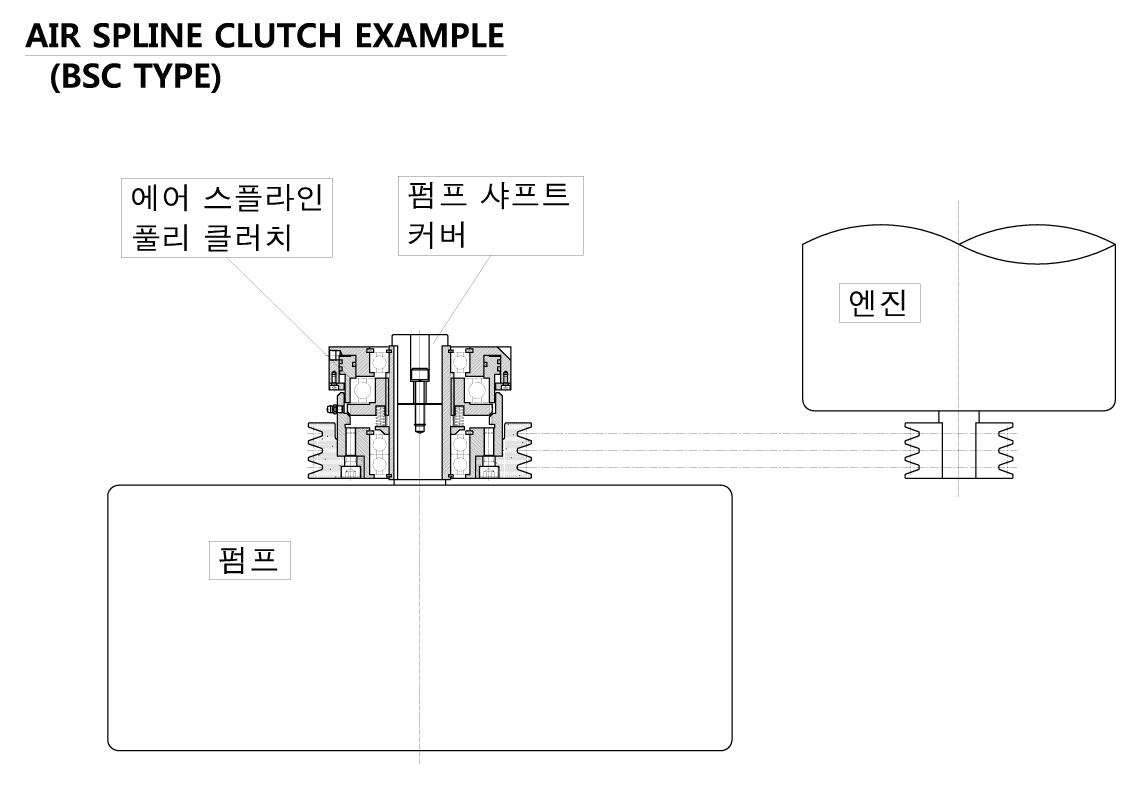

9. 연결어뎁터를 사용하면 일직선상축의 동력전달에 적용 가능하고 체인스프로킷 및 타이밍벨트(V-벨트풀리)
   를 사용하면 평행축상의동력전달에 적용 가능하다.

동작원리
    AIR 공급구(AIR SUPPLY)에 AIR가 공급되면 피스톤(도면4)이 작동하여 회전스플라인(도면3)을 이동시켜 상
   대방 흡입스플라인(도면2)과 결합되면서 동력을 전달(연결)한다
   반대로 AIR 공급구에 AIR가 차단되면 복귀스프링(도면8)에 의해 흡입스플라인(도면2)와 회전스플라인(도면
   3)을 해방(분리)시킨다

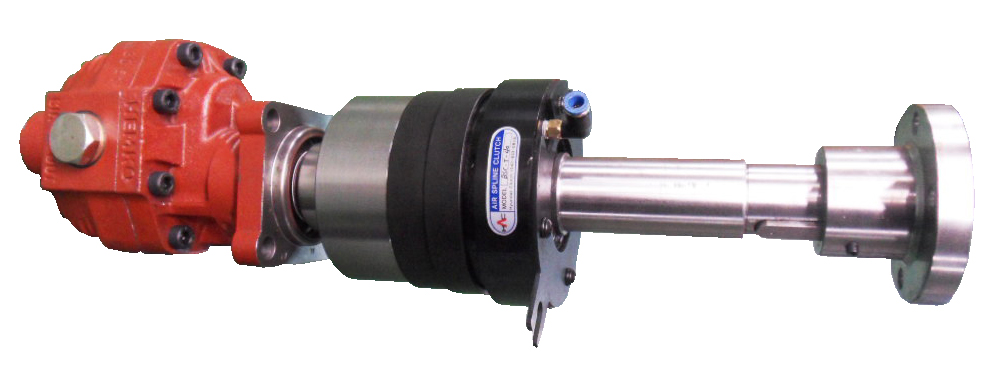

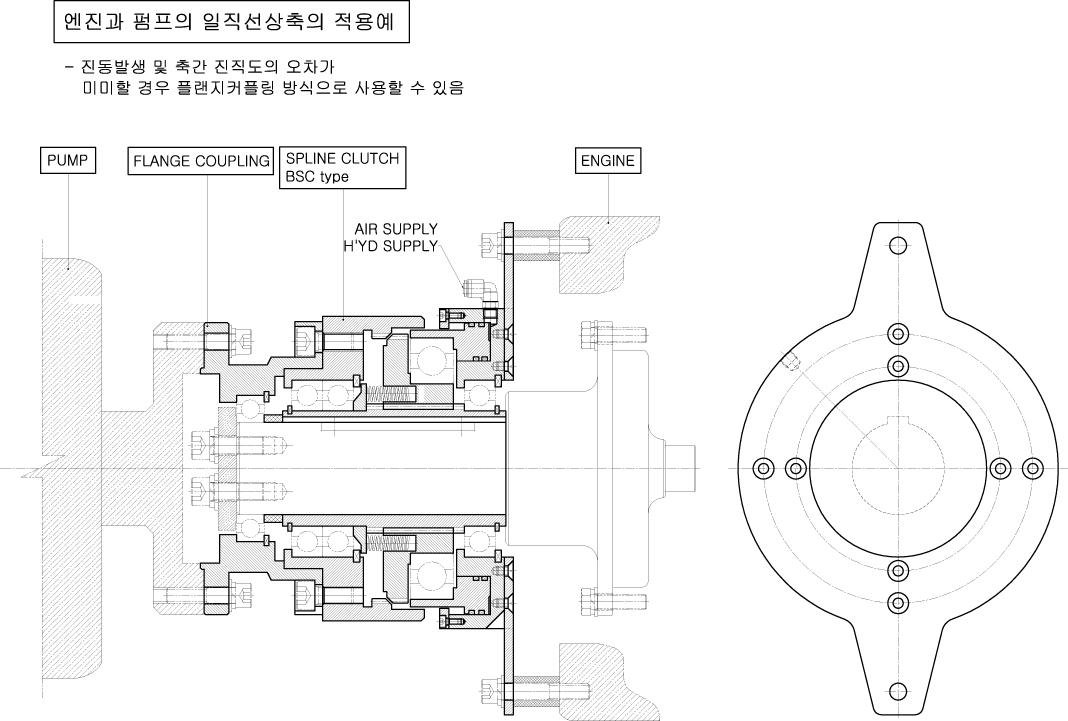

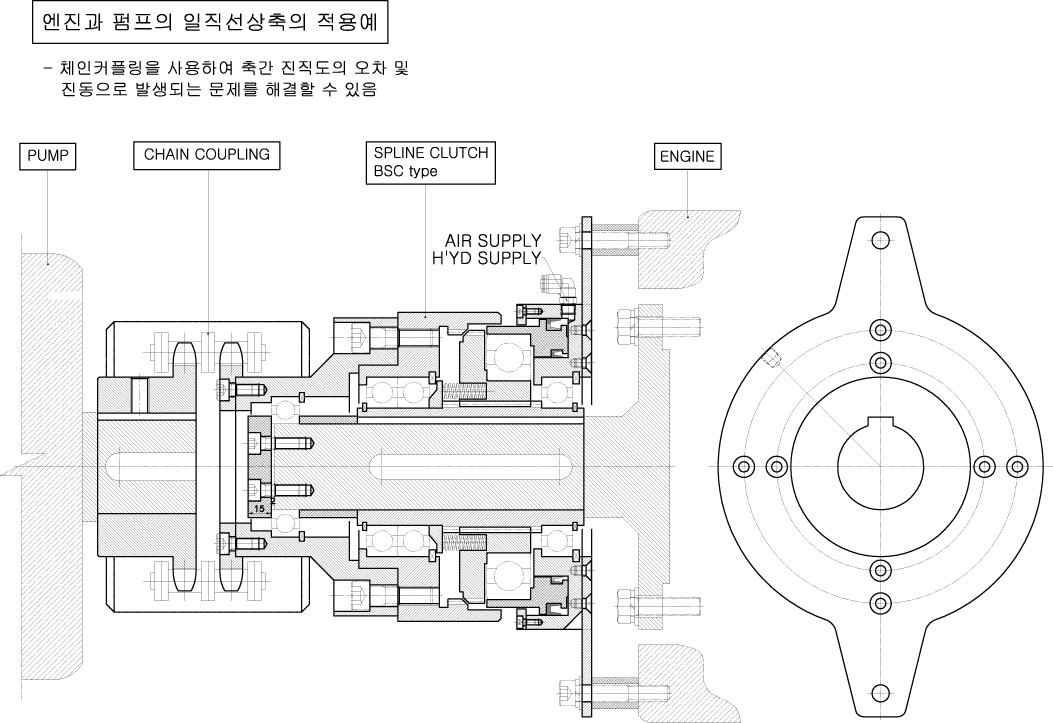

특장차용-에어스플라인클러치-유압펌프와일직선상축연결(BSC-T 타입).JPG

MODEL	Torquse(kgf.m)	AIR PRESSURE (kgf/㎠)	DIMENSION											(mm)
MODEL	Torquse(kgf.m)	AIR PRESSURE (kgf/㎠)	A	B	C	D	E	F	L	O	P	T	U	dH7 (max)
BSC-20	25	5	123	75	90	8	8	20	95	PT1/8	4-M6	8	28.3	25
BSC-40	50	5	138	80	100	10	10	18	103	PT1/8	4-M8	10	33.3	30
BSC-60	80	5	163	100	124	12	12	20	120	PT1/8	6-M10	12	43.3	40
BSC-80	100	5	178	110	130	12	12	23	130	PT1/8	6-M10	12	53.3	50
BSC-120	150	5	208	130	165	12	12	25	145	PT1/8	6-M12	14	63.8	60
BSC-160	200	5	238	160	190	12	12	32	167	PT1/8	6-M12	20	79.9	75
BSC-200	260	5	259	180	210	14	14	34	160	PT1/8	8-M12	25	100.4	95
BSC-400	500	5	368	245	290	25	25	46	285	PT1/4	8-M16	28	126.4	120
